| Lieu d'origine | Appel |
| Nom de marque | Analog Devices |
| Certification | ROHS |

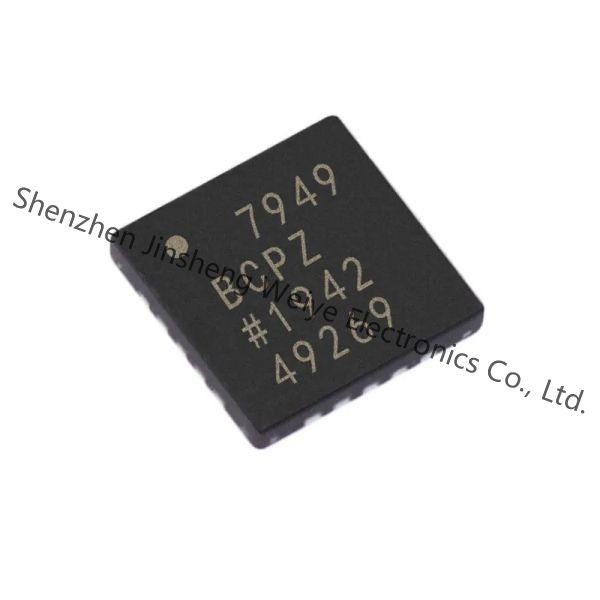

| Numéro de modèle | AD7949BCPZ |
Détails de produit
L'AD7949 est un canal 8, 14 mordu, le convertisseur analogique-numérique successif du registre d'approximation de redistribution de charge (SAR) (CDA) qui fonctionne à partir d'une alimentation d'énergie simple, VDD.
résolution 14-bit sans des codes absents
multiplexeur de 8-canal avec le choix des entrées
Simple unipolaire fini
Différentiel (sens de la terre)
Pseudobipolar
Sortie : kSPS 250
INL/DNL : ±0.5 LSB typique
SINAD : DB 85 @ 20 kilohertz
THD : DB 100 @ 20 kilohertz
Gamme d'entrée analogique : 0 V à VREF avec VREF jusqu'à VDD
Types de référence multiple
2,5 V sélectionnables internes ou 4,096 V
Externe protégé (jusqu'à 4,096 V)
Externe (jusqu'à VDD)
Capteur de température interne
Compteur séquentiel de la Manche, 1 filtre sélectionnable de poteau, indicateur occupé
Aucun retard de canalisation, architecture de SAR
Simple-approvisionnement 2,7 opération de V à de 5,5 V avec
1,8 interface de logique de V à de 5 V
Interface série compatible avec SPI, MICROWIRE,
QSPI, et DSP
Dissipation de puissance
2,9 mW @ kSPS 2,5 V/200
10,8 mW @ kSPS 5 V/250
Courant de réserve : Na 50
20-lead 4 paquet du millimètre LFCSP du × 4 de millimètre
Équipement à piles
Instruments médicaux : ECG/EKG
Communications mobiles : GPS
Personals digitaux assistants
Surveillance de ligne électrique
Par acquisition de données
Systèmes par acquisition de données séismiques
Instrumentation
À régulation de processus
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Analog Devices |
| Catégorie de produit | Convertisseurs analogique-numérique (CDA) |
| Série | PulSAR® |
| Produit | Convertisseurs analogique-numérique |
| Type | EMBARQUANT ET MANIPULANT LE CDA |
| Emballage | Tray Alternate Packaging |
| De style du support | SMD/SMT |
| Paquet-cas | 20-VFQFN a exposé la protection, CSP |
| De type entrée | Différentiel, Pseudo-différentiel, simple fini |
| L'Actionner-température | -40°C | 85°C |
| Caractéristiques | Capteur de température |
| Nombre-de-canaux | La Manche 8 |
| Fournisseur-Dispositif-paquet | 20-LFCSP-VQ (4x4) |
| Échantillonnage-Taux-Par-deuxième | 250k |
| Donnée-interface | SPI, DSP |
| Nombre-de-peu | 14 bits |
| Tension-Approvisionnement-analogue | 2,3 V | 5,5 V |
| Tension-Approvisionnement-numérique | 2,3 V | 5,5 V |
| Configuration | MUX-S/H-ADC |
| Architecture | SAR |
| Nombre-de-entrées | 8 entrées |
| Résolution | bit 14 |
| De type référence | Externe, interne |
| Rapport-S-h : CDA | 1899/12/30 1h01 : 00 |
| Nombre-de-UN-d-convertisseurs | 1 |
| Palladium-Puissance-dissipation | 13,5 mW |
| Température de fonctionnement maximum | + 85 C |
| Gamme de température de fonctionnement | - 40 C |
| Puissance-consommation | 13,5 mW |
| De type interface | 4-Wire périodique SPI |
| SNR-Signal-à-Bruit-rapport | DB 85,5 |
| Kit de développement de logiciel | EVAL-AD7949EDZ |
| Paquet-cas | LFCSP-20 |
| Gain-erreur | +/- 5 LSB |
| Nombre-de-convertisseurs | 1 convertisseur |
| Taux de l'échantillonnage | 250 kS/s |
| INL-Intégral-non-linéarité | +/- 1 LSB |
| DNL-Différentiel-non-linéarité | +/- 1 LSB |
