| Lieu d'origine | Appel |
| Nom de marque | Broadcom |
| Certification | ROHS |

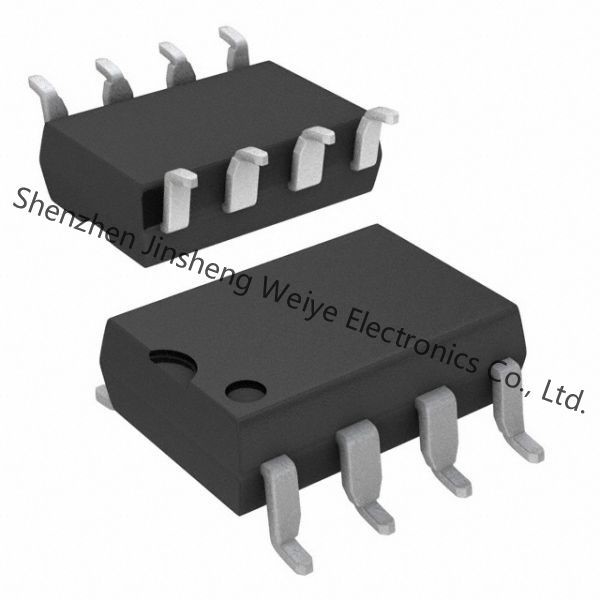

| Numéro de modèle | HCNW136-500E |
Fiche technique de HCNW136-500E
Détails de produit
Ces coupleurs optiques de diode-transistor emploient une couche d'isolation entre une LED et un détecteur photoélectrique intégré pour fournir l'isolation électrique entre l'entrée et sortie. Les connexions distinctes pour la polarisation de photodiode et l'augmentation de collecteur de sortie-transistor accélèrent à cent fois qui d'un coupleur conventionnel de phototransistor en réduisant la capacité de base-collecteur. Ces coupleurs optiques de simple canal sont disponibles dans l'IMMERSION 8-Pin, le SO-8 et les configurations à fuselage large de paquet.
• Grande vitesse : 1 Mb/s
• TTL compatible
• Disponible dans 8-Pin l'IMMERSION, SO-8, paquets à fuselage large
• Sortie de collecteur ouvert
• Approbation de sécurité
L'UL a identifié – 3750 Vrms pour 1 minute (5000 Vrms pour 1 minute pour HCNW et dispositifs d'option 020) par UL1577 CSA approuvé
En 60747-5-2 d'IEC/EN/DIN a approuvé
– VIORM de = crête 560 V pour les dispositifs SO8
– VIORM de = crête 630 V pour des dispositifs de l'IMMERSION 300mil
– VIORM de = crête 1414 V pour les dispositifs (à fuselage large) de l'IMMERSION 400mil
• Version à canal double disponible (253X/053X/0534)
• Isolation à haute tension
• Isolement de signal vidéo
• Ligne récepteurs
• Élément de retour dans les alimentations d'énergie commutées de mode
• Isolement à grande vitesse d'au sol de logique
– TTL/TTL, TTL/CMOS, TTL/LSTTL
• Remplace des transformateurs d'impulsion
• Remplace les isolants lents de phototransistor
• Isolement d'au sol de signal analogue
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Broadcom |
| Catégorie de produit | Coupleurs optiques de sortie de transistor |
| Série | - |
| Emballage | Emballage alternatif |
| Paquet-cas | 8-SMD, aile de mouette |
| De type entrée | C.C |
| L'Actionner-température | -55°C | 85°C |
| De type support | Bâti extérieur |
| De type sortie | Transistor avec la base |
| Nombre-de-canaux | La 1 Manche |
| Fournisseur-Dispositif-paquet | Aile de la mouette 8-DIP |
| Taux des données | 1 Mbps |
| Courant de sortie évalué | 8mA |
| Tension-Sortie-maximum | 20V |
| Actuel-C.C-en Avant-Si-maximum | 25mA |
| Tension-isolement | 5000Vrms |
| Vf | 1.68V |
| Rapport de transfert courant | 15% @ 16mA |
| Actuel-Transfert-Rapport-maximum | - |
| Arrêtez le temps | 1μs, 1μs (maximum) |
| Hausse-Chute-temps-Typ | - |
| Saturation de Vce | - |
| Palladium-Puissance-dissipation | 100 mW |
| Température de fonctionnement maximum | + 70 C |
| Gamme de température de fonctionnement | 0 C |
| Vf-En avant-tension | 1,68 V |
| Isolement-tension | 5000 Vrms |
| Sortie-actuel | 8 mA |
| Vr-Inverse-tension | 3 V |
| Si-En avant-actuel | 16 mA |
| Paquet-cas | Aile de la mouette PDIP-8 |
| Actuel-Transfert-rapport | 50 % |
| Maximum-Collecteur-actuel | 8 mA |
Forme, paquet, composant compatible fonctionnel
| Fabricant Part # | Description | Fabricant | Comparez |
| HCNW136-500E Optoélectronique |
1 COUPLEUR OPTIQUE de SORTIE de LOGIQUE de CANAL, 1Mbps, 0,400 POUCES, CORPS LARGE, BÂTI EXTÉRIEUR, DIP-8 | Technologies d'Avago | HCNW136-500E contre HCNW136-500E |
