| Lieu d'origine | Appel |
| Nom de marque | Broadcom |
| Certification | ROHS |
| Numéro de modèle | ILD621 |
Détails de produit
Les ILD/Q621 et les ILD/Q621GB sont des coupleurs optiques multicanaux de phototransistor qui emploient des émetteurs de GaAs IRLED et des phototransistors à gain élevé de silicium de NPN. Ces dispositifs sont construits utilisant plus de/sous l'accouplement optique de leadframe et la double technologie moulée d'isolation. Cet assemblage offre une tension d'essai de tenue de 7500 volts continu.
• Source alternative à TLP621-2/-4 et à TLP621GB-2/-4
• Rapport de transfert courant (CTR) à IF= 5 mA
ILD/Q621 : 50% mn.
ILD/Q621GB : 100% mn.
• Rapport de transfert courant saturé (CTRSAT) à IF=1 mA
ILD/Q621 : Type de 60%.
ILD/Q621GB : 30% mn.
• Tension de collecteur-émetteur élevée, BVCEO=70 V

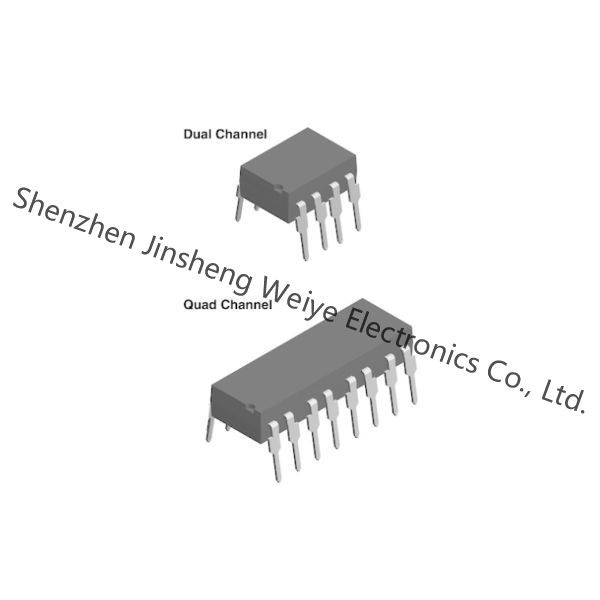

• Caractéristique double et de quadruple de paquets :
- L'espace réduit de conseil
- Abaissez le Pin et les pièces comptent
- Améliorez le match de canal en canal de CTR
- Rejet de mode commun amélioré
• Écurie d'effet de champ par des TRIOS (IOn Shield transparent)
• Tension d'essai d'isolement du double paquet moulé, 5300 VACRMS
• Dossier #E52744 de laboratoire de garants
• VDE 0884 disponible avec l'option 1
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Division opto de semi-conducteur de Vishay |
| Catégorie de produit | Coupleurs optiques de sortie de transistor |
| Série | - |
| Emballage | Tube |
| Paquet-cas | 8-DIP (0,300", 7.62mm) |
| De type entrée | C.C |
| L'Actionner-température | -55°C | 100°C |
| De type support | Par le trou |
| De type sortie | Transistor |
| Nombre-de-canaux | 2 canaux |
| Fournisseur-Dispositif-paquet | 8-DIP |
| Configuration | La Manche 2 |
| Courant de sortie évalué | 50mA |
| Tension-Sortie-maximum | 70V |
| Actuel-C.C-en Avant-Si-maximum | 60mA |
| Tension-isolement | 5300Vrms |
| Vf | 1.15V |
| Rapport de transfert courant | 50% @ 5mA |
| Actuel-Transfert-Rapport-maximum | 600% @ 5mA |
| Arrêtez le temps | 3μs, 2.3μs |
| Hausse-Chute-temps-Typ | 2μs, 2μs |
| Saturation de Vce | 400mV |
| Palladium-Puissance-dissipation | 400 mW |
| Température de fonctionnement maximum | + 100 C |
| Gamme de température de fonctionnement | - 55 C |
| Vf-En avant-tension | 1,3 V |
| Isolement-tension | 5300 Vrms |
| Vr-Inverse-tension | 6 V |
| Si-En avant-actuel | 60 mA |
| Paquet-cas | DIP-8 |
| Actuel-Transfert-rapport | 600 % |
| Maximum-Collecteur-actuel | 100 mA |
| Maximum-Collecteur-Émetteur-tension | 70 V |
| Maximum-Collecteur-Émetteur-Saturation-tension | 0,4 V |
Forme, paquet, composant compatible fonctionnel
