| Lieu d'origine | Appel |
| Nom de marque | Broadcom |
| Certification | ROHS |

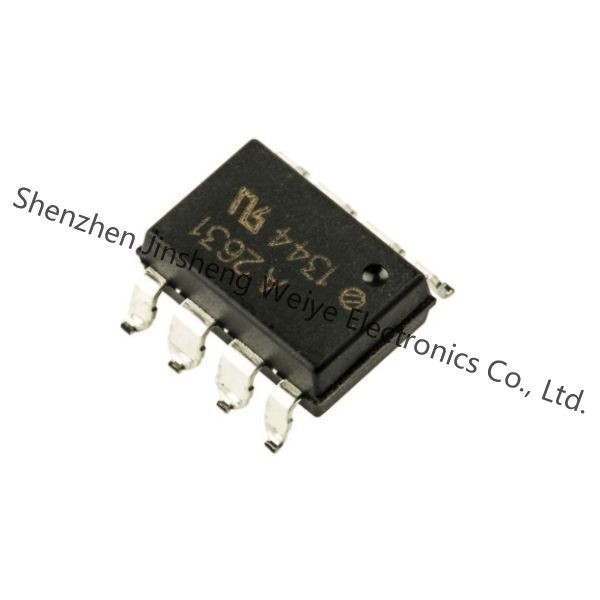

| Numéro de modèle | HCPL-2631-300E |
Fiche technique de HCPL-2631-300E
Détails de produit
Les 6N137, HCPL-26XX/06XX/4661, HCNW137/26X1 sont des portes optiquement couplées qui combinent une diode électroluminescente de GaAsP et un détecteur de photo à gain élevé intégré. Permettre l'entrée permet au détecteur de strobed.
La sortie du détecteur IC est un collecteur ouvert que Schottky a maintenu le transistor. Le bouclier interne fournit des spécifications passagères garanties d'immunité de mode commun de 5 000 V/µs pour le HCPL-X601/X631 et le HCNW2601, et 10 000 V/µs pour le HCPL-X611/X661 et le HCNW2611.
Cette conception unique fournit l'isolement maximum de circuit à C.A. et de C.C tout en réalisant la compatibilité de TTL. Les paramètres opérationnels à C.A. et de C.C de coupleur optique sont garantis de -40°C à +85°C permettant des performances système sans problèmes.
• terrain communal minimum de 5 kV/µs
Rejet de mode (CMR) à
Vcm = 50 V pour HCPL-X601/X631, HCNW2601 et
10 kV/µs CMR minimum à vcm = 1000 V pour HCPL X611/X661, HCNW2611
• Grande vitesse : 10 Mbj de typique
• LSTTL/TTL compatible
• Basse capacité de courant d'entrée : 5 mA
• Représentation garantie à C.A. et de C.C au-dessus de la température : -40°C à +85°C
• Disponible dans 8-Pin l'IMMERSION, SOIC-8, paquets à fuselage large
• Sortie de Strobable (produits de simple canal seuls)
• Approbation de sécurité
UL identifiée - 3750 V RMS
pour 1 minute et rms* de 5000 V
pour 1 minute par UL1577
En 60747-5-2 d'IEC/EN/DIN approuvée par CSA a approuvé avec VIORM de = crête 630 V
pour HCPL-2611 l'option 060 et le VIORM de = crête 1414 V pour HCNW137/26X1
• Version MIL-PRF-38534 hermétique disponible (HCPL-56XX/66XX)
• Ligne d'isolement récepteur
• Interfaces Ordinateur-périphériques
• Interfaces de système de microprocesseur
• Isolement de Digital pour l'A/D, conversion de D/A
• Alimentation d'énergie de changement
• Isolement d'entrée-sortie d'instrument
• Élimination de boucle au sol
• Remplacement de transformateur d'impulsion
• Isolement de transistor de puissance dans des commandes de moteur
• Isolement des systèmes de logique à grande vitesse
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Broadcom |
| Catégorie de produit | Coupleurs optiques de sortie de logique |
| Série | - |
| Emballage | Emballage alternatif de tube |
| Paquet-cas | 8-SMD, aile de mouette |
| De type entrée | C.C |
| L'Actionner-température | -40°C | 85°C |
| De type support | Bâti extérieur |
| De type sortie | Le collecteur ouvert, Schottky a maintenu |
| Nombre-de-canaux | 2 canaux |
| Tension-approvisionnement | 4,5 V | 5,5 V |
| Fournisseur-Dispositif-paquet | Aile de la mouette 8-DIP |
| Taux des données | 10MBd |
| Courant de sortie évalué | 50mA |
| Actuel-C.C-en Avant-Si-maximum | 15mA |
| Tension-isolement | 3750Vrms |
| Vf | 1.5V |
| Hausse-Chute-temps-Typ | 24ns, 10ns |
| Inputs-Side-1-Side-2 | 2/0 |
| Commun-Mode-Passager-Immunité-minute | 10kV/μs |
| Propagation-Retard-tpLH-tpHL-maximum | 100ns, 100ns |
| Palladium-Puissance-dissipation | 60 mW |
| Température de fonctionnement maximum | + 85 C |
| Gamme de température de fonctionnement | - 40 C |
| Vf-En avant-tension | 1,5 V |
| Isolement-tension | 3750 Vrms |
| Sortie-actuel | 50 mA |
| Chute fois | 10 NS |
| Temps de montée | 24 NS |
| Vr-Inverse-tension | 5 V |
| Si-En avant-actuel | 10 mA |
| Paquet-cas | Aile de la mouette PDIP-8 |
| Maximum-Collecteur-actuel | 50 mA |
Forme, paquet, composant compatible fonctionnel
| Fabricant Part # | Description | Fabricant | Comparez |
| HCPL-2631-300 Optoélectronique |
Coupleur optique de sortie d'IC de logique, 2-Element, 3750V isolement, 10MBps, 0,300 POUCES, BÂTI EXTÉRIEUR, DIP-8 | Broadcom limité | HCPL-2631-300E contre HCPL-2631-300 |
| HCPL-2631#500 Optoélectronique |
COUPLEUR OPTIQUE de SORTIE de LOGIQUE de 2 CANAUX, 10Mbps, 0,300 POUCES, BÂTI EXTÉRIEUR, DIP-8 | Technologies d'Avago | HCPL-2631-300E contre HCPL-2631#500 |
| HCPL-2631#300 Optoélectronique |
COUPLEUR OPTIQUE de SORTIE de LOGIQUE de 2 CANAUX, 10 Mbps, 0,300 POUCES, BÂTI EXTÉRIEUR, DIP-8 | Technologies d'Avago | HCPL-2631-300E contre HCPL-2631#300 |
| HCPL-2631-500 Optoélectronique |
COUPLEUR OPTIQUE de SORTIE de LOGIQUE de 2 CANAUX, 10Mbps, 0,300 POUCES, BÂTI EXTÉRIEUR, DIP-8 | Technologies d'Avago | HCPL-2631-300E contre HCPL-2631-500 |
| HCPL-2631-500E Optoélectronique |
Coupleur optique de sortie d'IC de logique, 2-Element, 3750V isolement, 10MBps, 0,300 POUCES, ROHS CONFORME, BÂTI EXTÉRIEUR, DIP-8 | Broadcom limité | HCPL-2631-300E contre HCPL-2631-500E |
| HCPL-2631-300E Optoélectronique |
Coupleur optique de sortie d'IC de logique, 2-Element, 3750V isolement, 10MBps, 0,300 POUCES, ROHS CONFORME, BÂTI EXTÉRIEUR, DIP-8 | Broadcom limité | HCPL-2631-300E contre HCPL-2631-300E |
| HCPL-2631300 Optoélectronique |
COUPLEUR OPTIQUE de SORTIE de LOGIQUE de 2 CANAUX, 10 Mbps, 0,300 POUCES, BÂTI EXTÉRIEUR, DIP-8 | Technologies d'Avago | HCPL-2631-300E contre HCPL-2631300 |
